技术原理

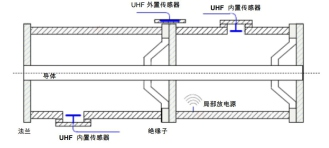

1. 超高频(UHF)局部放电检测技术：
电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于2ns，并激发频率高达数GHz的电磁波信号。运用宽带高频天线监测电气设备内部局放电流激发的电磁波信号，可反映电气设备内部局部放电的类型及大体位置地电波(TEV)局部放电检测技术。

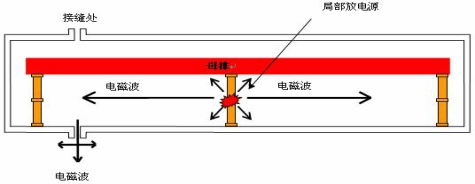

2. 地电波(TEV)局部放电检测技术：
局部放电发生时，肌肤效应作用，在金属断开或绝缘连接处，电流波转移至外表面；电磁波上升沿碰到金属外表面，产生暂态对地电压(Transient Earth Voltage)。
地电波幅值与放电量和传播途径的衰减程度有关。
要取决于放电点位置、设备的内部结构以及开口大小有关。
3. 非接触式超声波(AE)局部放电检测技术：
局部放电前，放电点周围的电场应力、介质应力、粒子力处于相对平衡状态。
局部放电是一种快速的电荷释放或迁移过程，导致放电点周围的电场应力、机械应力与粒子力失去平衡状态而产生振荡变化过程。
机械应力与粒子力的快速振荡，导致放电点周围介质振动，从而产生声波信号。
通过空气式超声波传感器达到测量目睹。
组成模块(三合一综合局放带电检测装置组成模块)

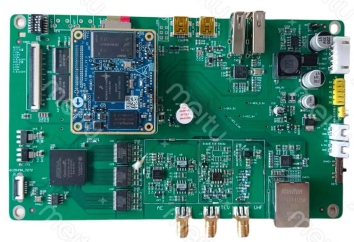

主板：三合一综合局放带电检测装置主板由模拟信号处理单元、采集单元、诊断分析处理单元组成。

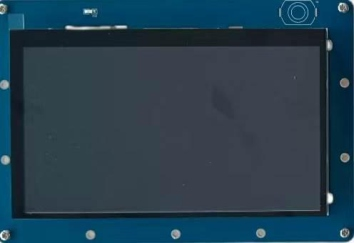

显示单元：7寸液晶触摸幕（190*130mm）。

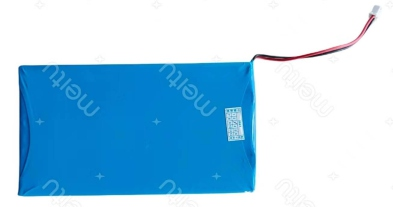

供电电池：电池容量10000mA，输出电压7.4V。

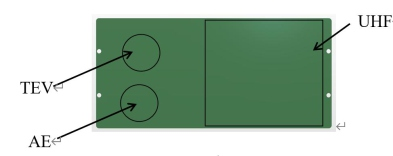

传感器：UHF、TEV、AE。
设计原则

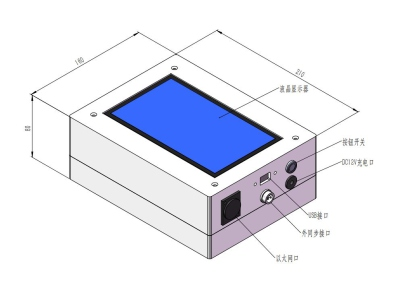

三合一综合局放带电检测装置整体结构预览
1.设备长宽选择主要依据显示屏幕大小确定设备长宽，市场常见液晶屏幕多为4.3寸、7寸、10寸。4.3寸屏幕太小影响界面操作，10寸屏幕过大影响设备整体长宽。故选择7寸适中屏幕，界面操作灵活，显示清晰可观。根据7 寸 屏 幕 大 小 ， 确 定 设 备 长 宽（210*160mm）。
2.设备高度选择依据：设备内部自上而下分别是液晶屏幕、主板、电池、传感器，根据四大模块组成决定设备高度(80mm)。
3 .设 备 电 池 选 择 依 据 ： 根 据 设计 ， 设 备 待 机 时 长 8 h ， 设 备 功 耗6800mW/H，设备供电电压（6.5V~12V）。根据公式mA/H*V=mW/H得出设备连续工作8小时消耗约7100mA,故最终选择电池容量10000mA,电池输出7.4V，满足使用要求。
4.设备重量选择依据：设备依据电池、液晶屏幕、主板、传感器等确定重量为（900g）。考虑设备壳体材料，以及吸附磁铁重量等，预计

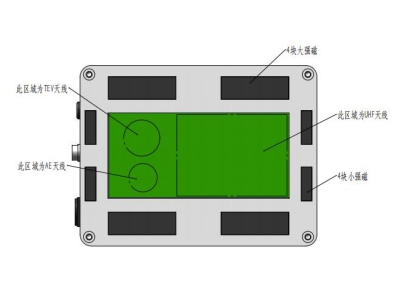

设备整体重量将会翻倍为（2kg）。根据设备重量可选择吸附磁铁，材质为钕磁，吸力强大，加厚不易碎，总共采用四块大磁铁（20*60mm）,四块小磁铁（10*30mm），共计吸力15kg。
5.壳体材料：考虑材料的耐温、强度、耐磨性与轻便等特性，暂定材料聚酰胺纤维。
6.壳体加工：选择3D打印一次成型。
软件系统

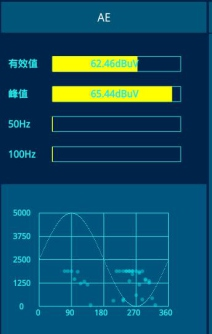

超声波传感器
有效值：评估超声波信号的强度，用于衡量传感器接收到的超声波信号的平均值。根据强弱可以用于检测物体的距离和位置，并通过分析信号的幅度和频率特性，判断局放程度。
峰值：指超声波传感器接收到的信号中的最大值，通常用于衡量信号的强度。根据强弱可以用于检测物体的距离和位置，并通过分析信号的幅度和频率特性，判断局放程度。
50Hz和100Hz的相关性：指超声波传感器对于50Hz和100Hz频率的信号的工频相关性。累积PRPD图可以更好的分析信号的分布情况和规律，帮助分析局放放电特征同时也减少偶发信号的干扰。

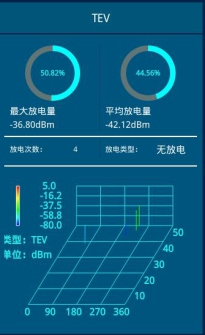

超声波传感地电波传感器
最大放电量:采集周期中有效信号的最大值。
平均放电量:采集周期中有效信号的平均值。
放电次数:采集周期中有效窗格数。
放电类型:采集周期中完整谱图形态的诊断是何种放电类型。
实时PRPS:用来表示当前的数据变化可以观测到当前的采集信号的变化和波动以及通过谱图的形态和进行放电类型的初步诊断。
