产品详情
系统特点
1、高能量密度CT取电+太阳能备份
1）实现390g磁芯，5A条件下输出80mW的功率；
2）系统电流不低于20A持续1小时即可实现装置7*24小时
不间断、全功能工作；
3）双模供电（CT取电+太阳能电池备份），进一步提高系
统供电可靠性与环境适应性。
2、同步采样、高采样率
1）系统12.8KHz采样率，是当前标准采样率的3.2倍；
2）采样精度0.5%±0.5A，比当前1%±3A上升一档；
3）三相同步精度为30us 远低于标准中的100us；
4）行波采样率大于1MHz，准确捕捉故障暂态电流、暂态电压。
3、组合触发方式
1）支持过流触发、窗口触发等多种组合触发方式；
2）解决触发波形缺相的问题。
故障定位定位原理
当配电网线路上发生故障时，导线上会产生故障行波向两端传播。可通过监测采集故障信号，分析行波信号到达装置的时间差实现对故障点的精确定位。

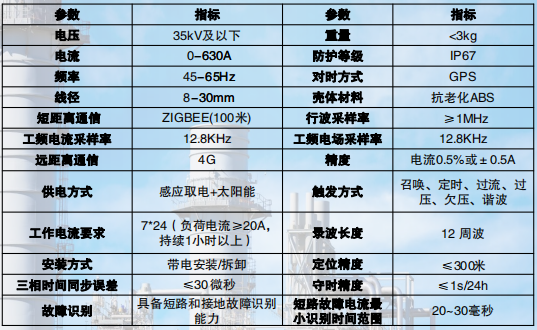

终端指标
当前技术的不足
1）零序电流合成准确与否与三相指示器的同步精度、采样精度及故障录波频率等多个
因素相关，指示器易产生接地故障误报，需进行针对性提升。 (2018年配电网接地故障技术
研讨会湖南公司报告 ）
2) 杆塔式汇集单元故障率高，需开发悬挂式集成式汇集单元(2018年配电自动化年会，
故障处理专题报告 ）
